Otomatik Lazè Bou Joint Lineyè Couture Soudi machin



Otomatik lazè Longitudinal Couture soude machin:



Precision pyano-mekanis kle tip blocage asire ke pa gen okenn deplasman nan tòl la nan tout pwosesis la soude, rezoud pwoblèm nan "deformation" ki te koze pa ekspansyon tèmik ak kontraksyon.

 Teknoloji fòmasyon doub-: yon sèl-soude bò, doub-fòmasyon. Weld la lis ak estetik plezi, siyifikativman diminye oswa elimine nesesite pou polisaj pòs-soude.

 Soude lazè: Enèji lazè ki trè konsantre rezilta nan yon zòn ki afekte -chalè minimòm, ak prèske pa gen okenn deformation pyès, ki fè li patikilyèman apwopriye pou pati presizyon ak konpozan mens-.







Lazè bou jwenti kouti soude machin



Kalite lazè	Lazè fib
Lazè pouvwa	6kW-20kW (depann sou epesè plak)
Materyèl soude	Kabòn asye, Nerjaveèi asye, alyaj aliminyòm, elatriye.
Epesè plak aplikab	0.5-3mm, customizable
Lajè plak splicing	1000mm-3000mm (estanda), customizable
Longè plak splicing	3000mm-15000mm oswa pi long (personnalisable sou demann)
Butt Joint Presizyon	0.3mm
Sistèm kontwòl	Endistriyèl PC + PLC
Metòd pozisyon	Precision gid tren/gantry tip, si ou vle kondwi mayetik oswa etajè ak pignon

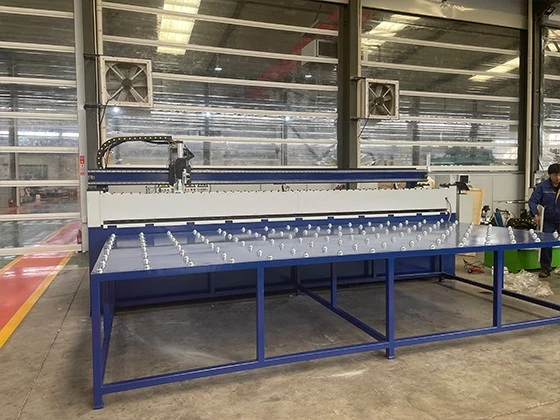

1.Precision splicing worktable ak blocage sistèm:

• Estrikti: Sifas tab travay la fèt ak mete -fè jete ki reziste oswa ak presizyon-plak asye machin. Li kouvri ak woulo bi inivèsèl pou chaje ak dechaje fasil. Eleman debaz la se mekanis blocage "pyano kle" li yo, distribye sou tou de bò kouti soude a, ak chak dwèt blocage ki kapab leve endepandan pneumatik.
• Fonksyon: Anvan blocage, li fasilite pouse nan metal fèy ak aliyman kwen; pandan blocage, li sekans peze tòl la soti nan sant la deyò, efektivman elimine twou vid ki genyen ant fèy papye yo epi bay inifòm ak pwisan presyon anba, ki se enpòtan anpil pou reyalize splicing ki pa aliye ak san pwoblèm.



2.Plate sistèm aliyman kwen (silenn pwezante):

Fonksyon prensipal li se byen vit ak presizyon kranpon ak ranje pyès travay la yo dwe soude (tankou tiyo, plak, elatriye) nan yon pozisyon soude prereglaj anvan soude. Kondwi pneumatikman, silenn pwezante a pouse kranpon an oswa sispann, asire materyo a se entèdi ki aliyen ak trajectoire soude a (tankou flanbo a soude oswa chemen tèt lazè), kidonk elimine devyasyon soude ki te koze pa deplasman materyo oswa deformation. Nimewo a nan silenn pwezante varye depann sou longè pyès la. Ekipman sa a ekipe ak 3 silenn pwezante.

3.Laser Welding Execution Unit:

• Estrikti: Gen ladan yon lazè fib (sous limyè), fib transmisyon, tèt soude, sistèm refwadisman, ak sistèm mouvman kwa glise. Se tèt la soude monte sou yon modil lineyè presizyon (X-aks) kondwi pa yon motè servo. Modil la tout antye ka deplase tou sou longè ekipman an (X-aks) kondwi pa motè a servo. Anplis de sa, tèt la soude ka manyèlman byen -branche sou Z ak Y yo. Tout tèt soude a pozisyone pa mouvman anlè -ak-desann yon silenn.
• Fonksyon: Lazè a jenere limyè lazè, ki transmèt atravè kab fib optik nan tèt la soude ak konsantre sou sifas la materyo. Glise kwa a pèmèt gwo -mouvman presizyon nan tèt la soude nan yon plan de-dimansyon, ranpli soude a nan tout liy dwat la.

4.Real -an tan reyèl Weld Seam Tracking System:

• Estrikti: Tipikman yon Capteur vizyon lazè endepandan de tèt la soude, ekipe ak yon lanp ekleraj coaxial lazè.
• Fonksyon: Pandan soude, Capteur a emèt yon liy lazè nan direksyon kouti a soude. Yon kamera kaptire fòm kouti soude a, ak lanp ekleraj lazè kowaksyal la bay limyè kolimate avèk presizyon pandan y ap jwenn imaj ki gen bon jan kalite -, sa ki bay ekleraj enpòtan pou enspeksyon vizyèl ak mezi presizyon segondè-. Glise kwa a ka manyèlman kondwi pou konpansasyon milisgond-nivo amann-akor pou asire kouti soude a santre pandan soude.

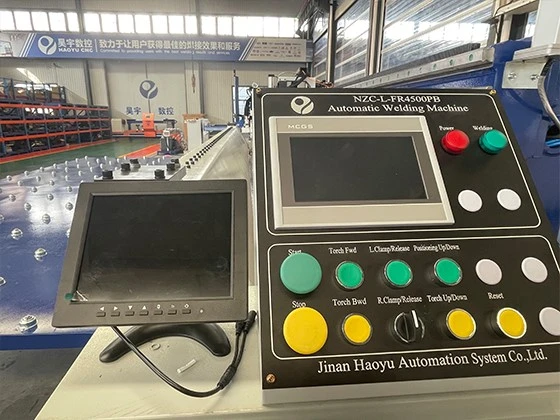

5.Sistèm kontwòl entegre:

• Estrikti: Programmable Logic Controller (PLC) + Touchscreen HMI.
• Fonksyon: PLC a okipe kontwòl lojik ki ba -nivo, tankou kòmanse ak kanpe konpozan pneumatik, motè servo, ak lazè. HMI a kontwole tout paramèt paramèt, apèl pwogram yo, ak siveyans pwosesis atravè ekran tactile a, bay yon koòdone entwisyon ak bon operasyon.
• Monitè videyo: Li ka montre kondisyon yo soude kaptire sou monitè a.





Lazè plak fèy dwat kouti soude machin







⇒ Nòmalman nou pral sèvi ak ka plywood pou anbalaj; pou kèk machin gwo, nou ka itilize palèt asye ak kouvèti fim plastik.

⇒Tout machin yo penti ak penti anti rouye oswa lwil oliv anvan ou kite faktori.





Steel plak longitudinal kouti soude machin



Nou te toujou angaje nan lide sèvis kliyan-santre, enstalasyon ekipman, ajisteman, fòmasyon ak antretyen nan pre-lavant ak apre-lavant sèvis.

Sèvis pre-lavant

Anvan ou siyen kontra, kliyan ka jwenn plan pwodiksyon, konsiltan teknik ak sijesyon ekipman ak elatriye.

2. Fòmasyon

Kliyan yo ka jwenn fòmasyon teknik gratis nan faktori founisè. Sitou fòmasyon yo jan sa a:

Fòmasyon pou machin

Debaz netwayaj chak jou ak antretyen pou machin nan

Solisyon pou pwoblèm pyès ki nan konpitè komen

3. Antretyen Ekipman

Yon ane antretyen gratis, swen pou tout lavi

Konsiltan teknik gratis

Sèvis kliyan reponn nan 2 èdtan
