Otomatik MIG Track roulo sikilè Couture soude machin
Itilize pou soude bag kouti nan roulo tras, ak efikasite segondè ak automatisation
Dekri teren
Otomatik MIG Track roulo sikilè Couture soude machin
I. Karakteristik prensipal yo
- Se soude flanbo fiks pandan y ap wotasyon materyo. Pozisyon soude se orizontal.
- Materyo pozisyone pa file koton santral, jigged pneumatically, epi wotasyon synchrone, asire w ke pozisyon an soude pa devye.
- Se otomatik chaje ak dechaje adopte. Pwosesis soude akonpli otomatikman, kidonk entansite travayè travayè yo redwi.
- Mòd nan soude ak spesifikasyon soude ka prereglaj, memorize, ak rele.
II.Design travay
Machin soude liy bag roulo a ta dwe kapab ranpli milti -kouch soude liy fòm U- ak liy fòm V- pou plizyè woulèt otomatikman. Travay -piè a pa bezwen tach soude pou pozisyon, li ka otomatikman fè pre-chalè ak ki estab, kontinyèl soude, liy lan soude sanble bon, ak gwosè an mwayèn, seksyon soude ak pénétration ka rive jwenn spesifikasyon.
III.Teknik Paramèt
|
Vitès koton |
1-8r.pm, vitès stepless |
|
Pouvwa motè |
0.75KW |
|
Lè konprese |
0.4-0.6MPa |
|
Kapasite a ajiste nan zam soude |
|
|
Ogmante vwayaj |
100mm |
|
X-aks vwayaje |
100mm |
|
Ang |
25 degre - 60 degre |
|
Kapasite soude |
|
|
Soude vòltaj |
15-36V, vitès stepless |
|
Kouran soude |
50-500A, 60% nan li pou chaje. |
|
Dyamèt fil soude |
Φ0.8--Φ1.6MM |
|
C02 Konsomasyon |
15L/MIN |
|
Tansyon elektrisite |
3 fraz 380V±15% |
|
Longè soude ajiste ranje |
aparèy pou mete diferan nivo pou li, presizyon se 1/900 sikonferans. |
IV.Detaye imaj
Otomatik MIG Track roulo sikilè Couture soude machin
1.Pneumatic chajman ak dechaje estrikti pou travay -moso:
Pou -ak-mouvman nan silenn chanm konpwesyon lè chanje pozisyon ant travay loadunloading-moso ak pozisyon soude. V-blòk sipò fòm vwayaje monte ak desann pa silenn chanm konpwesyon lè, dwat -liy kote yo pote ak pòs gid. Silenn chanm konpwesyon lè pouse travay -blòk moso pou delivre travay-moso nan zòn soude, ak V-blòk fòm monte nan kouri silenn chanm konpwesyon lè pou ranje travay-moso otomatikman epi desann lè soude. V-blòk fòm monte nan kouri silenn chanm konpwesyon lè lage travay-moso kòm dechaje.

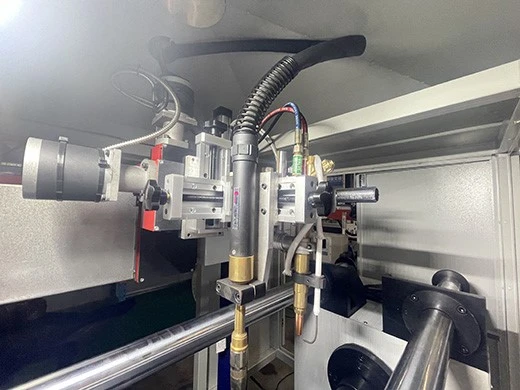

2.Flanbo soude ak flanbo siye:
Sou bò gòch la se flanbo a soude, ak sou bò dwat la se flanbo a seche. Flanbo a soude responsab pou jisteman manje fil la ak jenere arc la, k ap fonn fil la ak ranpli li nan soude roulo tras la, fòme yon depo soude solid. Flanbo a siye, sepandan, opere poukont pwosesis la soude epi yo itilize kontinyèlman seche fil la anvan soude, efektivman retire imidite adsorbed sou sifas li yo. Sa a siyifikativman diminye porosite soude epi asire bon jan kalite soude ki konsistan ak serye.
3.Mekanis osilasyon -kondwi servo:
Machin soude otomatik roulo sa a sèvi ak pwosesis soude MIG la, epi zam soude li yo ekipe ak yon mekanis osilasyon sofistike ki kondwi servo-. Mekanis sa a, pwograme pa sistèm kontwòl la, pèmèt osilasyon egzak ak ki estab nan zam la soude nan kat direksyon: moute, desann, gòch, ak dwa. Fonksyon osilasyon sa a efektivman elaji kouti soude a, egalize distribisyon chalè a, epi asire plen pénétration nan fil soude a nan zòn fizyon an ant Rim roulo a ak kò wou a, siyifikativman amelyore estabilite ak konsistans nan bon jan kalite a soude.
4.Ekspozisyon foto efè
V.Vedio pou referans ou
Otomatik MIG Track roulo sikilè Couture soude machin
